ประเภทรองเท้านำลิฟต์: รองเท้านำลูกกลิ้งเทียบกับคู่มือรองเท้าเลื่อน

รองเท้าโรลเลอร์ไกด์ หรือ Slide Guide Shoe ซึ่งใช้ประเภทใด

คำตอบสั้น ๆ ก็คือว่า รองเท้าลิฟต์ Roller Guide เหมาะกว่าสำหรับลิฟต์โดยสารความเร็วสูงในอาคารระดับกลางถึงสูง ในขณะที่ รองเท้าเลื่อนลิฟต์เลื่อน เป็นตัวเลือกมาตรฐานสำหรับลิฟต์ขนส่งสินค้าและลิฟต์โดยสารความเร็วต่ำ ทั้งสองประเภทอยู่ในประเภทรองเท้านำทางลิฟต์ประเภทที่กว้างกว่า และตัวเลือกที่ถูกต้องนั้นขึ้นอยู่กับความเร็วของรถ รูปแบบการบรรทุก และความนุ่มนวลในการขับขี่ที่อาคารต้องการจริง ๆ เกือบทั้งหมด

รองเท้าไกด์ตั้งอยู่ระหว่างรางลิฟต์กับตัวรถหรือตัวถ่วง ทำให้ทั้งคู่เคลื่อนที่ขึ้นและลงตามรางอย่างเคร่งครัดโดยไม่เบี่ยง เอียง หรือแกว่งระหว่างการเดินทาง ส่วนประกอบชิ้นเดียวนี้มีผลโดยตรงต่อความสะดวกสบายในการขับขี่ การสึกหรอของราง และความใส่ใจในการบำรุงรักษาที่ระบบลิฟต์ต้องการตลอดอายุการใช้งาน

รองเท้าไกด์ทำงานอย่างไรภายในเพลา

Guide Shoe ทุกอันไม่ว่าจะประเภทใดก็ตาม ถูกสร้างขึ้นจากสามส่วนหลัก: ซับในรองเท้าที่สัมผัสกับราง ตัวรางที่เลื่อนไป และเบาะรองรองเท้าไกด์ที่ยึดชุดประกอบเข้ากับโครงรถหรือโครงถ่วงน้ำหนัก ในการออกแบบแบบเลื่อน ส่วนบนยังสามารถถือถ้วยน้ำมันที่ป้อนสารหล่อลื่นระหว่างซับในรองเท้าและพื้นผิวราง ซึ่งช่วยลดแรงเสียดทานและยืดอายุของซับใน

ส่วนประกอบหลักโดยสรุป

ซับรองเท้า พื้นผิวสึกหรอที่สัมผัสกับรางนำโดยตรง
ตัวรางนำรางเหล็กแนวตั้งวิ่งผ่านเพลา
เบาะนั่งรองเท้าไกด์ แท่นยึดที่เชื่อมต่อรองเท้าเข้ากับตัวรถหรือเครื่องถ่วงน้ำหนัก
ถ้วยน้ำมัน อยู่บนแบบเลื่อนเพื่อหล่อลื่นหน้าสัมผัสของซับในและราง

เมื่อประกอบและจัดวางชิ้นส่วนเหล่านี้แล้ว Guide Shoe จะทำให้โครงรถถูกจำกัดอยู่ในเส้นทางแนวตั้งเส้นเดียว ซึ่งเป็นเหตุผลว่าทำไมความแม่นยำในการจัดตำแหน่งระหว่างการติดตั้งจึงมีความสำคัญพอๆ กับคุณภาพของวัสดุของตัวรองเท้าเอง

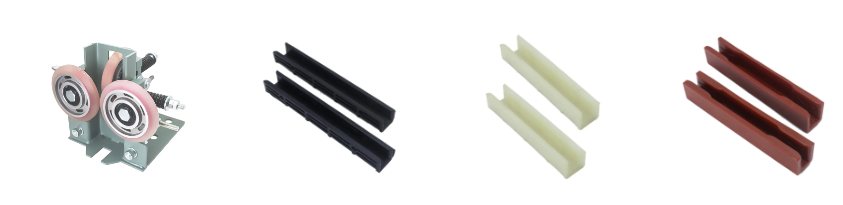

โครงสร้างรองเท้าโรลเลอร์ไกด์และตำแหน่งที่ทำงานได้ดีที่สุด

ฐานรองแบบลูกกลิ้งจะเข้ามาแทนที่ซับในเลื่อนแบบตายตัวด้วยชุดล้อหมุนที่หมุนไปตามพื้นผิวรางนำแทนที่จะลากข้าม เนื่องจากจุดสัมผัสเคลื่อนตัวมากกว่าสไลด์ แรงเสียดทานจึงลดลงอย่างรวดเร็ว ซึ่งช่วยให้รถเดินทางด้วยความเร็วสูงขึ้นโดยมีแรงสั่นสะเทือนที่ส่งเข้าสู่ห้องโดยสารน้อยลงอย่างเห็นได้ชัด

การสัมผัสแบบกลิ้งนี้เป็นเหตุผลหลัก ผู้ผลิตรองเท้านำลูกกลิ้ง โดยทั่วไปจะมุ่งเป้าไปที่ลิฟต์โดยสารในอาคารสูง ซึ่งความเร็วและคุณภาพการขับขี่จะเพิ่มขึ้นพร้อมกัน รองเท้าโรลเลอร์ไกด์ยังพบได้ทั่วไปในโครงการปรับปรุงให้ทันสมัย โดยลิฟต์รุ่นเก่ากำลังได้รับการอัพเกรดให้เป็นหน่วยผู้โดยสารที่เร็วขึ้นโดยไม่ต้องเปลี่ยนรางนำทางที่มีอยู่

ลักษณะทั่วไปของชุดประกอบรองเท้านำลูกกลิ้งที่ใช้ในลิฟต์โดยสาร
คุณสมบัติ	พฤติกรรมทั่วไป
ประเภทการติดต่อ	หน้าสัมผัสล้อกลิ้งตามพื้นผิวราง
ระดับแรงเสียดทาน	ต่ำ ลดการสะสมความร้อนที่ความเร็วสูง
ความต้องการการหล่อลื่น	แบริ่งล้อขั้นต่ำต้องมีการตรวจสอบเป็นระยะเท่านั้น
การตั้งค่าทั่วไป	ลิฟต์โดยสารความสูงปานกลางถึงสูง

โครงสร้างรองเท้านำทางแบบเลื่อนและตำแหน่งที่ทำงานได้ดีที่สุด

รองเท้านำทางแบบเลื่อนช่วยให้ซับในคงที่สัมผัสกับรางอย่างต่อเนื่องแทนที่จะกลิ้งข้าม การออกแบบนี้มีสองรูปแบบ: รองเท้านำทางแบบเลื่อนคงที่ซึ่งยึดตำแหน่งที่มั่นคงกับราง และรองเท้านำทางแบบยืดหยุ่นซึ่งใช้กลไกแบบสปริงโหลดเพื่อดูดซับความผิดปกติของรางขนาดเล็กและลดแรงกระแทกที่ส่งผ่านเข้าไปในรถ

รองเท้านำทางแบบเลื่อนคงที่ส่วนใหญ่จะใช้กับลิฟต์ขนส่งสินค้า โดยที่ระยะห่างทั้งสองด้านของรองเท้าควรมีความสม่ำเสมอ และช่องว่างระหว่างซับในและพื้นผิวด้านบนของรางโดยทั่วไปจะอยู่ในช่วง 0.5 ถึง 2 มิลลิเมตร . ระยะห่างที่แน่นและสม่ำเสมอนี้มีความสำคัญมากขึ้นสำหรับการใช้งานในการขนส่งสินค้า เนื่องจากการบรรทุกที่ไม่สม่ำเสมอทำให้เกิดแรงกดด้านข้างซ้ำๆ บนชุดประกอบรองเท้านำทาง

ประเภทการเลื่อนแบบยืดหยุ่นเมื่อเทียบกับแบบยืดหยุ่น

รางเลื่อนแบบเลื่อนคงที่ การติดตั้งแบบแข็ง โดยทั่วไปจะจับคู่กับลิฟต์ขนส่งสินค้า
รองเท้านำทางแบบยืดหยุ่น ซับในรองรับสปริง มักใช้กับลิฟต์โดยสารความเร็วต่ำ
ทั้งสองประเภทขึ้นอยู่กับถ้วยน้ำมันที่ด้านบนของรองเท้าเพื่อหล่อลื่นซับใน
ทั้งสองประเภทเหมาะกับอาคารขนาดกลางและสูงที่ทำงานด้วยความเร็วในการเคลื่อนที่ต่ำกว่า

ผู้ซื้อเปรียบเทียบ จำหน่ายรองเท้าเลื่อนนำทาง เมื่อเทียบกับตัวเลือกแบบลูกกลิ้งมักจะพบว่าประเภทเลื่อนมีค่าใช้จ่ายน้อยกว่าในการบำรุงรักษาในระบบที่ช้ากว่า เนื่องจากซับในสึกหรอตามคาดการณ์ได้ และระยะเวลาในการเปลี่ยนก็ง่ายต่อการวางแผนเกี่ยวกับการบำรุงรักษาตามปกติ

การเปรียบเทียบช่วงความเร็วระหว่างลูกกลิ้งและประเภทเลื่อน

ความสามารถด้านความเร็วเป็นเส้นแบ่งที่ชัดเจนที่สุดระหว่างรองเท้านำลิฟต์ทั้งสองประเภท แผนภูมิด้านล่างแสดงช่วงความเร็วทั่วไปแต่ละประเภทซึ่งโดยทั่วไปจะจับคู่กับโครงการลิฟต์โดยสารและลิฟต์ขนส่งสินค้า

การเชื่อมโยงช่วงความเร็วทั่วไปตามประเภทรองเท้าไกด์ เป็นเพียงภาพประกอบเท่านั้น

ช่วงเหล่านี้เป็นรูปแบบอุตสาหกรรมโดยทั่วไปมากกว่าขีดจำกัดคงที่ เนื่องจากเพดานจริงขึ้นอยู่กับการออกแบบระบบลิฟต์ทั้งหมด ไม่ใช่ตัวนำทางเพียงอย่างเดียว ถึงกระนั้น รูปแบบนี้ก็อธิบายได้ว่าทำไมรองเท้าโรลเลอร์ไกด์จึงครองรถยนต์โดยสารแบบด่วนและอาคารสูง ในขณะที่ประเภทเลื่อนยังคงพบเห็นได้ทั่วไปในอาคารขนส่งสินค้าและอาคารเตี้ย

ความแตกต่างของพิกัดความเผื่อการกวาดล้างระหว่างประเภทรองเท้าไกด์

ระยะห่างระหว่างซับรองเท้าและรางส่งผลโดยตรงต่อการเคลื่อนไหวจากด้านหนึ่งไปอีกด้านหนึ่งของรถ โดยทั่วไประยะห่างที่แน่นกว่าและสม่ำเสมอกว่าจะช่วยลดการสั่นสะเทือน แต่ต้องมีการติดตั้งและการจัดแนวรางที่แม่นยำยิ่งขึ้น

ลักษณะระยะห่างโดยทั่วไประหว่างซับในรองเท้าและรางนำตามประเภท หน่วยเป็นมิลลิเมตร

รองเท้านำทางแบบโรลเลอร์มีแนวโน้มที่จะวิ่งโดยมีช่องว่างที่มีประสิทธิภาพมากขึ้น เนื่องจากล้อจะรักษาการสัมผัสระหว่างการหมุนกับรางอย่างต่อเนื่อง ในขณะที่รองเท้าแบบเลื่อนจะถูกตั้งค่าให้มีระยะห่างในการทำงานเล็กน้อย ดังนั้นซับในจึงไม่พันกันกับพื้นผิวรางระหว่างการเดินทาง

รูปแบบการนำรองเท้าโรลเลอร์ไกด์มาใช้ในอาคารสูง

เนื่องจากความสูงของอาคารและความเร็วในการเคลื่อนที่ของลิฟต์เพิ่มขึ้นในการก่อสร้างใหม่และโครงการปรับปรุงให้ทันสมัย ความต้องการจึงเปลี่ยนไปสู่ระบบที่ใช้ลูกกลิ้งสำหรับรถยนต์โดยสารอย่างต่อเนื่อง เส้นด้านล่างสะท้อนถึงแนวโน้มทิศทางทั่วไปนี้แทนที่จะเป็นสถิติคงที่

ดัชนีการยอมรับตัวอย่างสำหรับรองเท้าโรลเลอร์ไกด์ในลิฟต์โดยสารระดับกลางและสูง

การเปลี่ยนแปลงนี้ได้รับแรงผลักดันส่วนใหญ่จากปัจจัยสองประการที่รายงานอย่างสม่ำเสมอในการอภิปรายในอุตสาหกรรมลิฟต์ ได้แก่ ความคาดหวังที่เพิ่มขึ้นเกี่ยวกับความนุ่มนวลในการขับขี่ในอาคารผู้โดยสาร และส่วนแบ่งที่เพิ่มขึ้นของโครงการปรับปรุงให้ทันสมัย ซึ่งเพิ่มความเร็วของรถโดยไม่ต้องเปลี่ยนระบบรางทั้งหมด

การเปรียบเทียบประสิทธิภาพข้ามปัจจัยการเลือกคีย์

การเลือกระหว่างการออกแบบลูกกลิ้งและตัวเลื่อนมักขึ้นอยู่กับการชั่งน้ำหนักปัจจัยด้านประสิทธิภาพหลายประการด้วยกัน แทนที่จะเลือกตามความเร็วเพียงอย่างเดียว แผนภูมิเรดาร์ด้านล่างจะวางทั้งสองประเภทเทียบกับปัจจัยห้าประการที่ผู้ซื้อประเมินโดยทั่วไป

การเปรียบเทียบประสิทธิภาพทั่วไประหว่างปัจจัยการเลือกรองเท้าไกด์ลิฟต์ทั่วไป

โดยทั่วไปรองเท้านำทางแบบโรลเลอร์จะมีคะแนนสูงกว่าในเรื่องความสามารถด้านความเร็ว ความนุ่มนวลในการขับขี่ และการควบคุมเสียงรบกวน ในขณะที่รองเท้านำทางแบบเลื่อนมักจะได้คะแนนสูงกว่าในเรื่องความเรียบง่ายในการบำรุงรักษาและการขนถ่ายน้ำหนักบรรทุกสำหรับหน้าที่ในการขนส่งสินค้า ซึ่งเป็นสาเหตุที่ลิฟต์ขนส่งสินค้ายังคงพึ่งพาการออกแบบการเลื่อนแบบอยู่กับที่เป็นอย่างมาก

ข้อกำหนดการติดตั้งที่ส่งผลต่อประสิทธิภาพในระยะยาว

การติดตั้งที่ถูกต้องจะกำหนดว่ารองเท้าไกด์ประเภทใดประเภทหนึ่งทำงานตามที่ต้องการตลอดอายุการใช้งานของลิฟต์หรือไม่ เมื่อติดตั้งแล้ว ก้ามปูด้านบนและด้านล่างจะต้องติดตั้งอยู่ในแนวเดียวกัน โดยไม่เอียงหรือบิดเบี้ยว และทั้งสองจะต้องอยู่ในแนวเดียวกับศูนย์กลางของชุดขากรรไกรนิรภัย

สำหรับรองเท้านำทางแบบเลื่อนคงที่ที่ใช้ในลิฟต์ขนส่งสินค้าโดยเฉพาะ ระยะห่างทั้งสองด้านของรองเท้าควรคงที่ตลอดระยะเวลาการเดินทาง และโดยทั่วไปช่องว่างระหว่างซับในและพื้นผิวด้านบนของรางจะถูกเก็บไว้ภายใน 0.5 ถึง 2 มิลลิเมตร ช่วงที่อธิบายไว้ก่อนหน้านี้ การกวาดล้างนี้ผิดไปในทิศทางใดทิศทางหนึ่งมีแนวโน้มที่จะปรากฏขึ้นอย่างรวดเร็วเนื่องจากมีการสึกหรอที่ไม่สม่ำเสมอหรือการขับขี่ที่ขรุขระมากขึ้น

จุดตรวจสอบการติดตั้งที่ควรค่าแก่การยืนยัน

รองเท้าส่วนบนและส่วนล่างเรียงกันเป็นเส้นแนวตั้งเส้นเดียว
ไม่มีการเอียงหรือบิดที่มองเห็นได้ทั่วทั้งเบาะรองรองเท้านำทาง
การจัดตำแหน่งให้อยู่กึ่งกลางกรามนิรภัยทั้งด้านรถและด้านถ่วง
ระยะห่างด้านข้างสม่ำเสมอตลอดแนวราง
เติมน้ำมันและทำงานอย่างถูกต้องกับรองเท้าแบบเลื่อน

การจับคู่ประเภทรองเท้ากับการใช้อาคารและลิฟต์

การเลือกระหว่าง Roller Guide Shoe ของลิฟต์และ Slide Guide Shoe ของลิฟต์จะกลายเป็นเรื่องง่ายเมื่อโปรไฟล์อาคารและหน้าที่ของลิฟต์มีความชัดเจน ตารางด้านล่างสรุปรูปแบบทั่วไปของผู้ซื้อและทีมงานอะไหล่ลิฟต์โดยทั่วไป

คู่มือการเลือกทั่วไปที่ตรงกับประเภทรองเท้าลิฟต์นำทางกับโปรไฟล์อาคารและน้ำหนักบรรทุก
โปรไฟล์อาคารหรือลิฟต์	ประเภทรองเท้าไกด์ที่ตรงกันทั่วไป
ลิฟต์โดยสารอาคารสูง	รองเท้าคู่มือลูกกลิ้ง
ลิฟต์โดยสารชั้นกลาง	รองเท้าคู่มือลูกกลิ้ง or elastic sliding guide shoe
ลิฟต์โดยสารความเร็วต่ำ	รองเท้านำเลื่อนแบบยืดหยุ่น
ลิฟท์ขนส่งสินค้า	รองเท้านำทางแบบเลื่อนคงที่
ความทันสมัยพร้อมการอัพเกรดความเร็ว	รองเท้าคู่มือลูกกลิ้ง replacement

ทีมงานสิ่งอำนวยความสะดวกที่ทำงานในโครงการเปลี่ยนรองเท้านำทางลิฟต์มักจะเริ่มต้นจากการจับคู่โปรไฟล์เดียวกันนี้ก่อนที่จะขอตัวอย่างจาก รองเท้านำลิฟต์แบบกำหนดเอง ซัพพลายเออร์ เนื่องจากการจับคู่ความกว้างของรางและขนาดเบาะรองนั่งที่มีอยู่มีความสำคัญพอๆ กับการจับคู่ประเภทของตัวรองเท้านำทางเอง

การรับรู้เมื่อจำเป็นต้องเปลี่ยนรองเท้าไกด์

รองเท้าไกด์จะค่อยๆ สึกหรอ และทีมบำรุงรักษาลิฟต์ส่วนใหญ่เรียนรู้ที่จะคอยสังเกตสัญญาณเตือนอย่างสม่ำเสมอ แทนที่จะรอให้เกิดความล้มเหลวโดยสิ้นเชิง การเคลื่อนไหวจากด้านหนึ่งไปอีกด้านหนึ่งอย่างผิดปกติในรถ เสียงเสียดสีหรือเสียงแหลมบริเวณด้านบนหรือด้านล่างของโครงรถ และร่องการสึกหรอที่มองเห็นได้บนซับรองเท้าเป็นสัญญาณบ่งชี้เริ่มแรกที่พบบ่อยที่สุด

ทีมจัดหาที่จัดการโปรแกรมเปลี่ยนรองเท้าไกด์ลิฟต์มักจะขอขนาดที่ตรงกันสำหรับทั้งความกว้างของรางและเบาะรองรองเท้าไกด์ก่อนสั่งซื้อ เนื่องจากแม้แต่รองเท้าที่ผลิตอย่างดีก็ยังทำงานได้ไม่ดีหากการสวมเข้ากับรางที่มีอยู่นั้นไม่ถูกต้อง ทำงานร่วมกับบริษัทที่จัดตั้งขึ้น โรงงานรองเท้าลิฟท์คู่มือจีน ความสัมพันธ์ด้านการจัดหามักจะทำให้กระบวนการจับคู่นี้สั้นลง เนื่องจากทีมผู้ผลิตสามารถอ้างอิงแบบร่างโปรไฟล์รางกับเครื่องมือที่มีอยู่ได้โดยตรง

เกี่ยวกับโรงงานชิ้นส่วนลิฟต์ Ningbo Yinzhou Fukangda

โรงงานชิ้นส่วนลิฟต์ Ningbo Yinzhou Fukangda ก่อตั้งขึ้นในปี 2549 และตั้งอยู่ในสวนอุตสาหกรรม Da'ao เขต Yinzhou เมือง Ningbo จังหวัดเจ้อเจียงประเทศจีน บริษัทมุ่งเน้นไปที่การวิจัย การพัฒนา การผลิต และการขายชิ้นส่วนลิฟต์ โดยทำงานเป็นทั้งผู้ผลิตรองเท้านำทางลิฟต์ และบริษัทรางลิฟต์ที่ให้บริการห่วงโซ่อุปทานลิฟต์ในประเทศและต่างประเทศ

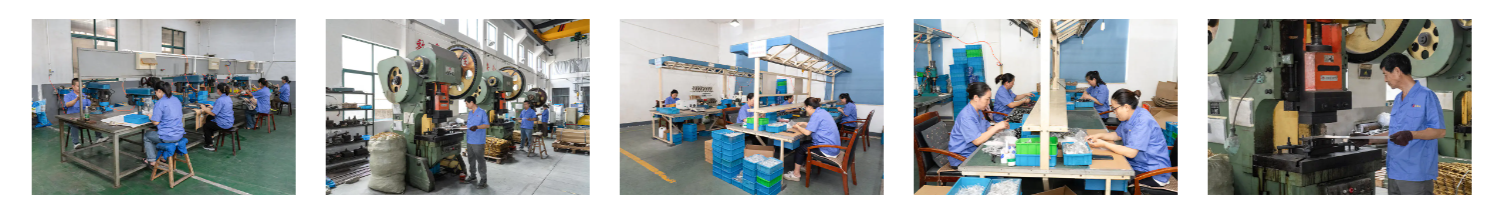

ศูนย์การผลิตมีฮาร์ดแวร์ขั้นสูงและอุปกรณ์แปรรูปพลาสติกที่หลากหลาย ควบคู่ไปกับสายการผลิตและขั้นตอนการตรวจสอบที่ครบกำหนด ซึ่งสนับสนุนความแม่นยำ คุณภาพ และความต่อเนื่องในการจัดหาที่มีเสถียรภาพในทุกชุดการผลิต ในฐานะที่เป็น รองเท้านำลิฟต์ OEM และ ผู้ผลิตรองเท้าแนะนำลิฟต์ของจีน Fukangda ได้สร้างความร่วมมืออันยาวนานกับแบรนด์ลิฟต์ที่ได้รับการยอมรับซึ่งดำเนินงานในตลาดภายในประเทศ ซึ่งรวมถึงความสัมพันธ์ระหว่างช่องทางโครงการของ Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, เอเชียแปซิฟิก, Suzuki และ Singlin ซึ่งสะท้อนถึงชื่อเสียงอันแข็งแกร่งที่สร้างขึ้นในช่วงหลายปีที่ผ่านมาของการจัดหาอย่างต่อเนื่องภายในอุตสาหกรรมชิ้นส่วนลิฟต์
